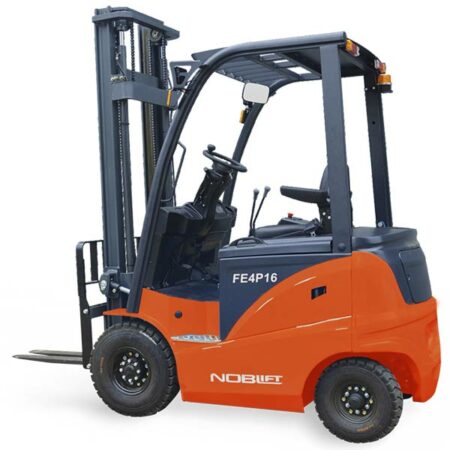

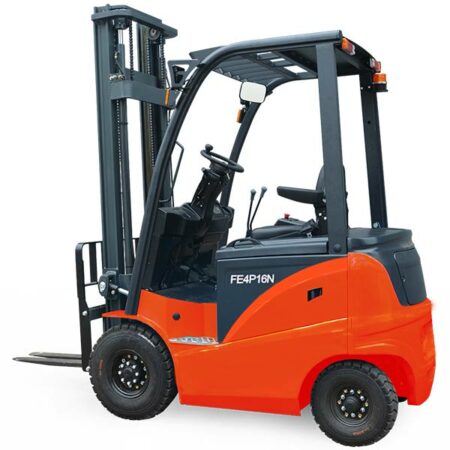

FE4P16N NOBLELIFT четырехопрный вилочный погрузчик

FE4P16N NOBLELIFT вилочный погрузчик
FE4P16N NOBLELIFT четырехопрный погрузчик
FE4P16N NOBLELIFT четырехопрный вилочный погрузчик

FE4P16N NOBLELIFT четырехопрный вилочный погрузчик

1 740 000 2 000 000

Грузоподъемность: 1600 кг.
Мачта: 2-х или 3-секционная.
Высота подъема: от 3 до 6 м.
Масса (с батареей) 3120 кг.
АКБ: 48V/400Ah. DIN
Гарантия: 12 месяцев.

Артикул: FE4P16N Категория:
Очистить
Запрос коммерческого предложения

Описание

FE4P16 N серия электрический погрузчик NOBLELIFT

Модельный ряд четырехопорных электрических погрузчиков грузоподъемностью 1600 кг.
Отличительной особенностью нового модельного ряда N-серии является комплектация погрузчиков АС двигателями как на привод движения, так и на привод гидравлической системы. Применение АС двигателей позволяет снизить затраты на обслуживание за счёт отсутствия угольных щеток, а также за счёт большей эффективности данной технологии по сравнению с коллекторными двигателями. Погрузчики могут комплектоваться различными типами мачт с широким диапазоном высоты подъема.

Стандартное оснащение включает:

  • АС двигатель хода
  • АС двигатель гидравлической системы
  • Боковая выемка аккумуляторной батареи
  • Внешнее автоматическое зарядное устройство
  • Индикаторная панель с указанием состояния системы
  • Фары передние
  • Стоп-сигнал
  • Фонарь и звуковой сигнал заднего хода
  • Зеркала заднего вида
  • Сигнальный маяк
  • Стояночный тормоз
  • Цвет красный или голубой (светло-синий)
  • Класс каретки: 2А для моделей FE4P16-25N, 3А для моделей FE4P30-35N

Опционально доступны:

  • Колеса из немаркой резины
  • Боковое смещение каретки (sideshift)
  • Дополнительные контуры гидравлики для навесного оборудования
  • Вилы различной длины

Основные технические параметры:

Модель FE4P16N FE4P18N FE4P20N FE4P25N FE4P30N FE4P35N
Тип Электрический
Положение оператора Сидя
Грузоподъемность Q (кг) 1600 1750 2000 2500 3000 3500
Центр загрузки c (мм) 500 500 500 500 500 500
Расстояние от центра оси до вил x (мм) 381 381 463 468 468 468
Колесная база y (мм) 1360 1360 1500 1500 1650 1650
Масса (с АКБ) кг 3120 3360 4100 4260 4890 5340
Нагрузка на переднюю/заднюю ось с грузом кг 3950/770 4420/690 5300/800 6020/750 7070/820 7800/1040
Нагрузка на переднюю/заднюю ось без груза кг 1470/1650 1540/1820 2060/2150 1940/2320 2210/2680 2210/3130
Тип колес Суперэластик
Размер передних (ведущих) колес 6.50-10 SE 6.50-10 SE 23×9-10 SE 23×9-10 SE 23×9-10 SE 23×10-12 SE
Размер задних колес 5.00-8 SE 5.00-8 SE 18×7-8 SE 18×7-8 SE 18×7-8 SE 18×7-8 SE
Кол-во колес спереди/сзади 2x/2 2x/2 2x/2 2x/2 2×/2 2×/2
(х-ведущие)
Колея передних колес b10(мм) 970 970 1040 1040 1040 1058
Колея задних колес b11(мм) 920 920 950 950 960 960
Наклон мачты/каретки вил вперед/назад α/β (º) 06.окт 06.окт 06.окт 06.окт 06.окт 06.окт
Габаритная высота (min) h1(мм) 2000 2000 2045 2045 2045 2045
Свободный подъем h2(мм) 129 129 120 120 140 140
Высота подъема h3(мм) 3000 3000 3000 3000 3000 3000
Габаритная высота (max) h4(мм) 3983 3983 3977 3977 3977 3977
Высота защитного ограждения (кабины) h6(мм) 2180 2180 2190 2190 2190 2190
Высота сиденья h7(мм) 1110 1110 1100 1100 1110 1110
Высота сцепного устройства h10(мм) 290 290 295 295 295 295
Общая длина l1(мм) 2981 2981 3393 3398 3605 3645
Длина до фронта вил l2(мм) 2061 2061 2323 2328 2535 2575
Общая ширина b1(мм) 1150 1150 1260 1260 1260 1290
Размеры вил s/e/l (мм) 35x100x920 35x100x920 40x120x1070 40x120x1070 45/125/1070 50/125/1070
Ширина каретки вил b3(мм) 1040 1040 1040 1040 1100 1100
Клиренс под мачтой m1(мм) 100 100 110 110 110 110
Клиренс в центре базы m2(мм) 110 110 120 120 120 120
Ширина прохода с паллетой 800×1200 Ast(мм) 3601 3601 3913 3918 4098 4168
Радиус разворота Wa(мм) 1820 1820 2050 2050 2230 2300
Скорость движения км/ч 13/15 13/15 13/14 13/14 13/14 дек.13
(с грузом/ без груза)
Скорость подъема м/с 0.32/0.42 0.30/0.42 0.31/0.40 0.30/0.39 0.31/0.4 0.30/0.39
(с грузом/ без груза)
Скорость движения вил вниз (с грузом/ без груза) м/с < 0.6 < 0.6 < 0.6 < 0.6 <0.6 <0.6
Тяговое усилие (с грузом/ без груза) Н 13000 13000 10000/7000 10000/7000 3500/2500 3800/2800
Преодолимый уклон % 13/15 13/15 13/15 13/15 13/15 13/15
(с грузом/ без груза)
Тормозная система Гидравлическая
Мощность двигателя движения S2 60 мин кВт 6,8 6,8 11 11 15 15
Мощность двигателя подъема S3 15% кВт 8,6 8,6 8,6 8,6 10 10
Стандарт АКБ DIN DIN BS BS DIN DIN
Напряжение питания, В/Ач 48/400(450/500) 48/450 48/600(630/700/770) 48/600(630/700/770) 80/500 80/500
номинальная емкость АКБ K5
-500 -560 -560
Масса АКБ кг 695 695 947 947 1350 1350
Размеры АКБ, ДxШxВ мм 980x398x760 980x398x760 980x538x760 980x538x760 1016/688/760 1016/688/760
Зарядное устройство В/А 48 / 55 48 / 55 48 / 80 48 / 80 80 / 65 80 / 65
Тип управления ходом AC
Рабочее давление навесного оборудования МПа 17,5 17,5 17,5 17,5 17,5 17,5
Расход гидравлического масла навесным оборудованием л/мин 36 36 36 36 36 36
Уровень шума dB(A) 73 73 72 73 74 75

Данные согласно VDI 2198. Производитель оставляет право вносить изменения в конструкцию техники.

FE4P16-18N Высота подъема
h3 (мм)
Высота свободного подъема
h2 (мм)
Высота при сложенной мачте
h1 (мм)
Высота при раздвинутой мачте
h4 (мм)
Наклон мачты/каретки вил
вперед/назад
α/β (º)
Остаточная грузоподъемность (кг), c=500мм, без сайдшифта
FE4P16N FE4P18N
DX ZT 2500 129 1750 3483 6/10 1600 1750
2700 129 1850 3683 6/10 1600 1750
3000 129 2000 3983 6/10 1600 1750
3300 129 2150 4283 6/10 1600 1750
3500 129 2250 4483 6/10 1600 1750
3700 129 2350 4683 6/10 1600 1750
4000 129 2550 4983 6/6 1500 1600
4350 129 2700 5283 6/6 1400 1500
4500 129 2800 5483 6/6 1350 1450
5000 129 3075 5983 6/6 1000 1100
DX ZZ 2500 759* 1750 3476 6/10 1600 1750
2700 859* 1850 3676 6/10 1600 1750
3000 1009* 2000 3976 6/10 1600 1750
3300 1159* 2150 4276 6/10 1600 1750
3500 1259* 2250 4476 6/10 1600 1750
3700 1359* 2350 4676 6/10 1600 1750
4000 1559* 2550 4976 6/10 1500 1600
4350 1709* 2700 5276 6/6 1400 1450
4500 1809* 2800 5476 6/6 1350 1450
5000 2084* 3075 5976 6/6 1000 1100
TX 4000 954* 1945 4981 6/6 1500 1600
4350 1079* 2070 5330 6/6 1400 1500
4500 1129* 2120 5480 6/6 1350 1450
4800 1229* 2220 5780 6/6 1000 1100
5000 1329* 2320 5980 6/6 1000 1100
5500 1479* 2470 6481 6/3 800 900
6000 1679* 2670 6980 6/3 600 700

* При снятии защитной решетки высота свободного подъема + 325 мм

FE4P20-25N Высота подъема
h3 (мм)
Высота свободного подъема
h2 (мм)
Высота при сложенной мачте
h1 (мм)
Высота при раздвинутой мачте
h4 (мм)
Наклон мачты/каретки вил
вперед/назад
α/β (º)
Остаточная
грузоподъемность (кг), c=500мм, без сайдшифта
FE4P20N FE4P25N
DX ZT 2000 120 1545 2977 6/10 2000 2500
2500 120 1795 3227 6/10 2000 2500
3000 120 2045 3977 6/10 2000 2500
3300 120 2195 4277 6/10 2000 2500
3500 120 2295 4477 6/10 2000 2500
3600 120 2345 4577 6/10 2000 2500
3700 120 2395 4677 6/6 2000 2500
4000 120 2595 5077 6/6 2000 2500
4300 120 2745 5377 6/6 1850 2100
4500 120 2845 5577 6/6 1700 2000
5000 120 3145 6077 6/6 1400 1600
5500 120 3395 6677 3/6 1050 1200
6000 120 3645 7177 3/6 700 800
DX ZZ 2000 558* 1545 2971 6/10 2000 2500
2500 808* 1795 3471 6/10 2000 2500
3000 1058* 2045 3971 6/10 2000 2500
3300 1208* 2195 4271 6/10 2000 2500
3500 1308* 2295 4471 6/10 2000 2500
3600 1358* 2345 4571 6/10 2000 2500
3700 1408* 2395 4671 6/6 2000 2500
4000 1608* 2595 4971 6/6 2000 2500
4300 1758* 2745 5271 6/6 1850 2100
4500 1858* 2845 5471 6/6 1700 2000
5000 2158* 3145 5971 6/6 1400 1600
5500 2408* 3395 6471 3/6 1050 1200
6000 2658* 3645 6971 3/6 700 800
TX 4000 983* 1970 4981 6/6 1900 2300
4300 1108* 2095 5331 6/6 1700 2000
4500 1158* 2145 5479 6/6 1600 1900
4800 1258* 2245 5779 6/6 1400 1600
5000 1401* 2388 5979 6/6 1300 1500
5500 1635* 2622 6479 3/6 1000 1150
6000 1868* 2855 6979 3/6 700 800
6500 1920* 3280 7479 3/6 550 600

* При снятии защитной решетки высота свободного подъема +425 мм

FE4P30-35N Высота подъема
h3 (мм)
Высота свободного подъема
h2 (мм)
Высота при сложенной мачте
h1 (мм)
Высота при раздвинутой мачте
h4 (мм)
Наклон мачты/каретки вил
вперед/назад
α/β (º)
Остаточная
грузоподъемность (кг), c=500мм, без сайдшифта
FE4P30N FE4P35N
DX ZT 2000 125 1545 2977 6/10 3000 3500
2500 125 1795 3227 6/10 3000 3500
3000 125 2045 3977 6/10 3000 3500
3300 125 2195 4277 6/10 3000 3500
3500 125 2295 4477 6/10 3000 3500
3600 125 2345 4577 6/10 3000 3500
3700 125 2395 4677 6/6 2950 3250
4000 125 2595 5077 6/6 2850 3000
4300 125 2745 5377 6/6 2700 2800
4500 125 2845 5577 6/6 2500 2600
5000 125 3145 6077 6/6 2100 2200
DX ZZ 2000 563* 1545 2971 6/10 3000 3500
2500 813* 1795 3471 6/10 3000 3500
3000 1063* 2045 3971 6/10 3000 3500
3300 1213* 2195 4271 6/10 3000 3500
3500 1313* 2295 4471 6/10 3000 3500
3600 1363* 2345 4571 6/10 3000 3500
3700 1413* 2395 4671 6/6 3000 3500
4000 1613* 2595 4971 6/6 2850 3200
4300 1763* 2745 5271 6/6 2700 2850
4500 1863* 2845 5471 6/6 2500 2600
5000 2163* 3145 5971 6/6 2100 2200
TX 4000 988* 1970 4981 6/6 2750 3200
4300 1113* 2095 5331 6/6 2600 3000
4500 1163* 2145 5479 6/6 2400 3000
4800 1263* 2245 5779 6/6 2200 2500
5000 1406* 2388 5979 6/6 2000 2400
5500 1640* 2622 6479 3/6 1500 1750
6000 1873* 2855 6979 3/6 800 1200

* При снятии защитной решетки высота свободного подъема

Детали

Грузоподъемность

Производитель

Страна

Серия

Вес

Высота

Высота подъёма груза:

2500 мм., 2700 мм., 3000 мм., 3300 мм., 3600 мм., 4000 мм., 4500 мм., 4800 мм., 5000 мм., 5500 мм., 6000 мм.
